一、 系統概述

隨著全球經濟的高速發展，地域間交流變得越來越頻繁，“地球村”的理想藍圖也在逐步實現。而作為實現“地球村”的重要交通工具——飛機，正越來越多的融入到老百姓的生活中去。雖然飛機的速度很快，然而從亞洲到美洲、歐洲，歐洲到美洲、澳洲的飛行時間最少也要十幾個小時，甚至二十小時，這么長時間的長途飛機讓人疲憊不堪。很多人都準備大把的書刊雜志、甚至自帶電子娛樂設備來打發如此長時間的飛行旅行。

然而在中國，飛機面臨的挑戰不僅僅是隨著高速鐵路的快速發展，很多城市之間都形成了乘坐高鐵勝過飛機的現象，國內很多航空都在想盡辦法吸引更多的人來坐飛機而不選擇高鐵。比如犧牲利潤采用超低折扣的票價、或者采用更加舒適的地面接送服務來博得顧客滿意。所有的這些服務都是建立在降低航空公司利潤的前提下實現的。

其實飛機上很早就有機載娛樂系統，目前常用的機載娛樂系統是在飛機上提供一個大屏幕或者多個小屏幕，人們只能觀看航空公司固定編好的節目，可能播放的電影不是你想看的，也可能因?yàn)榻嵌群途嚯x原因，你看到的屏幕很不清晰。

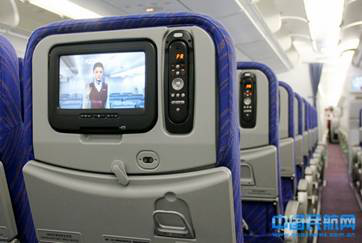

現在，如果你經常乘坐越洋飛機或者大飛機，你會發現在每個座位前方都提供了一套機載娛樂系統，你可以自己選擇想看的電影、新聞、音樂頻道，還有游戲。機載娛樂系統已經成為航空公司之間乃至與高速鐵路競爭的一個重要武器。有了這樣一套機載娛樂設備，你會發現乘坐長途飛機不再是種煎熬，而更像在輕松享受一個愉快的假期！

二、 系統要求

飛機的電子系統基本都采用的嵌入式計算技術，機載娛樂系統是飛機電子系統的一部分，自然同意采用了先進的嵌入式計算技術來實現。如何在新型飛機上或者舊機型改造中安裝娛樂系統，研祥在嵌入式行業豐富的經驗會給你提供幫助 機載娛樂系統的主要技術要求有：

a) 高性能、尺寸小、重量輕、具有加固特性；

b) 可以適用于飛機上的苛刻環境和寬溫條件；

c) 滿足航空電子應用對I/O的要求；

三、 系統描述

上考慮到飛機上空間有限以及重量受限，在提供高性能的同時要盡量減少重量和空間的使用，我們推薦使用3U CPCI平臺。

a) CPC-3813-MIL是一款3U CompactPCI計算機主板，采用Intel i7處理器。此主板可做為系統或非系統槽單板計算機使用。同時采用先進的電源管理技術，整機采用無風扇散熱。對外提供VGA/DVI、USB、COM、網口等多種IO接口，并全部采用航空插頭，滿足環境使用要求。寬溫運行范圍為 -40°C 到 +85°C；

b) 飛機上使用Arinc 429標準進行數據通信，使用A429卡實現Arinc 429 數據通信；

c) 使用3U CPCI以太網交換機可讓多個航空機載設備實現網絡通信。

四、 系統框圖

五、 項目產品清單

研祥 傳導加固CPCI產品：

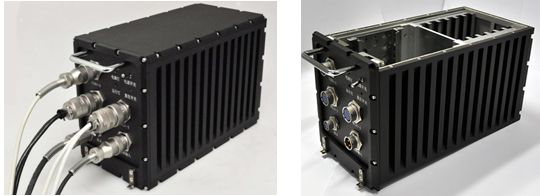

CPC-3406-ATR

* 采用高強度鋁合金傳導散熱，全航空頭設計，密封性、抗震性、EMC性能好

* 可在-40℃～80℃環境下使用

* 支持6個3U CPCI槽，通過配置不同的背板，滿足不同使用環境下的軍事通訊計算需求，半定制化設計

* 震動：滿足ANSI/VITA 47 4.4.2震動等級2；沖擊：滿足ANSI/VITA 47 4.5.1沖擊等級OS1

* 抗震抗沖擊滿足GJB-322全加固型； EMC性能符合GJB-151A

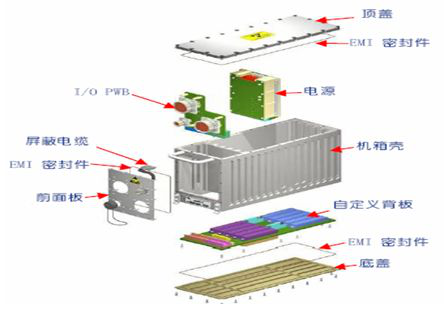

機箱內部模塊化、無線化設計

傳導加固主板：CPC-3813-MIL

CPC-3813-MIL是一款低功耗、寬溫（-40℃～+85℃）3U Compact PCI傳導加固計算機，主板基于Intel? Calpella + ECC平臺i7-620UE 1.06GHz高性能低功耗處理器，QM57 Express Chipset芯片組架構。該產品的處理器、內存、硬盤等主要部件采用板載設計，支持傳導加固，最大限度的確保了CompactPCI系統的高可靠性。

* 板載Intel? Core? i7-620UE/620LE CPU,32nm工藝,雙核四線程處理機制,額定功耗18W

* 板載DDR3 ECC SDRAM 800/1066MHz 1GB 內存顆粒

* 傳導加固設計

* 板載8GB SSD

* 導冷板表面處理為陽極氧化，不導電

* 滿足Conduction cooled with ANSI/VITA30.1-2002標準

六、EVOC產品優勢

1、國內最強大的CPCI產品研發隊伍，可提供國內最完善、最齊全的CPCI加固產品解決方案。

2、研祥CPCI產品應用于軍工、通訊、軌道交通、安防、電力、鋼鐵等多個行業

3、產品經過如性能、功能、可靠性、可維護性、抗震動性、抗沖擊性、抗寬溫環境變化性等各種測試，完全能保證其產品的穩定性與可靠性。

4、客制化能力強，公司有針對軍工等行業專門的客制化服務，無任從響應速度、客制化質量、產品交期、售后服務都能到保障。

七、結論

基于研祥傳導加固CPCI產品的在民用機載娛樂系統中的實現，使系統更加穩定、使用更加流暢。在消除大家由于長途飛行帶來的疲憊同時，提供了更多的娛樂節目使大家的旅途更加愉快！
